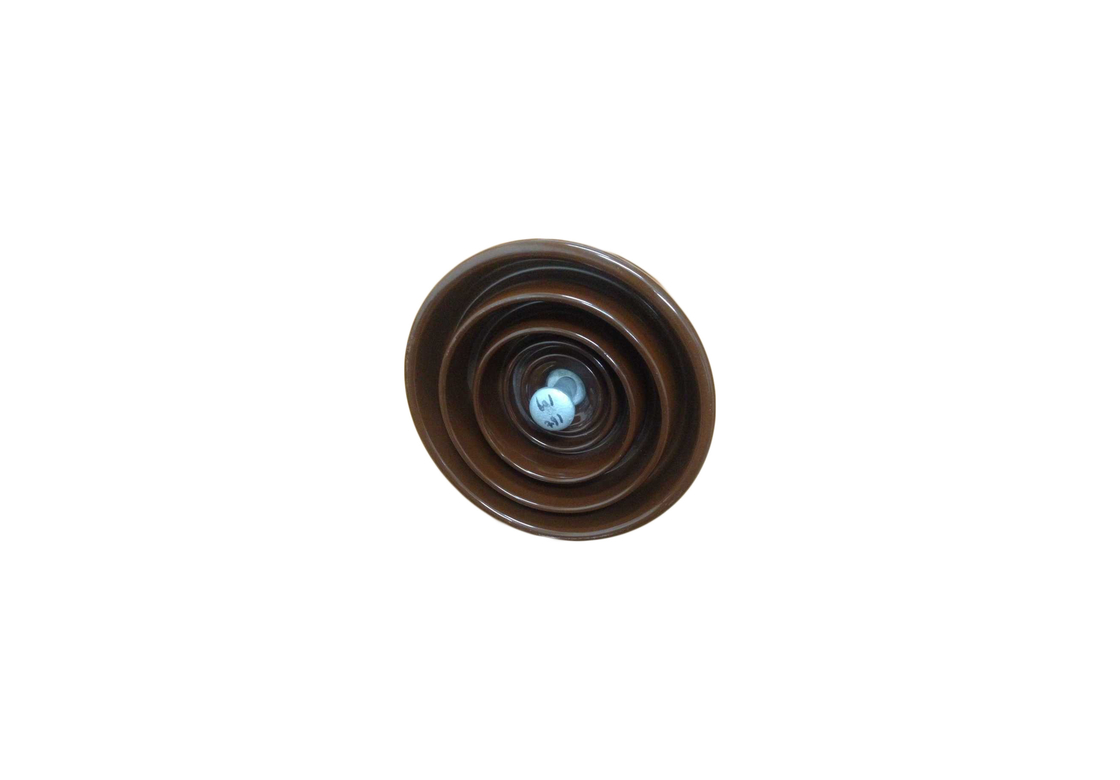

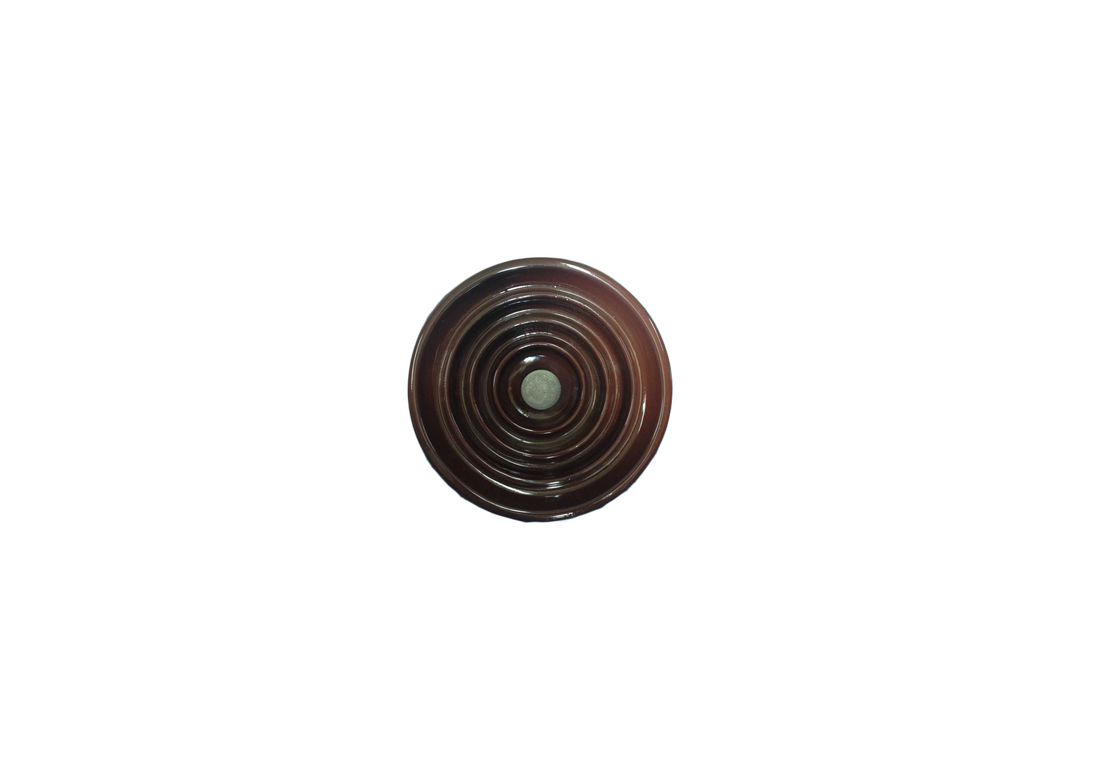

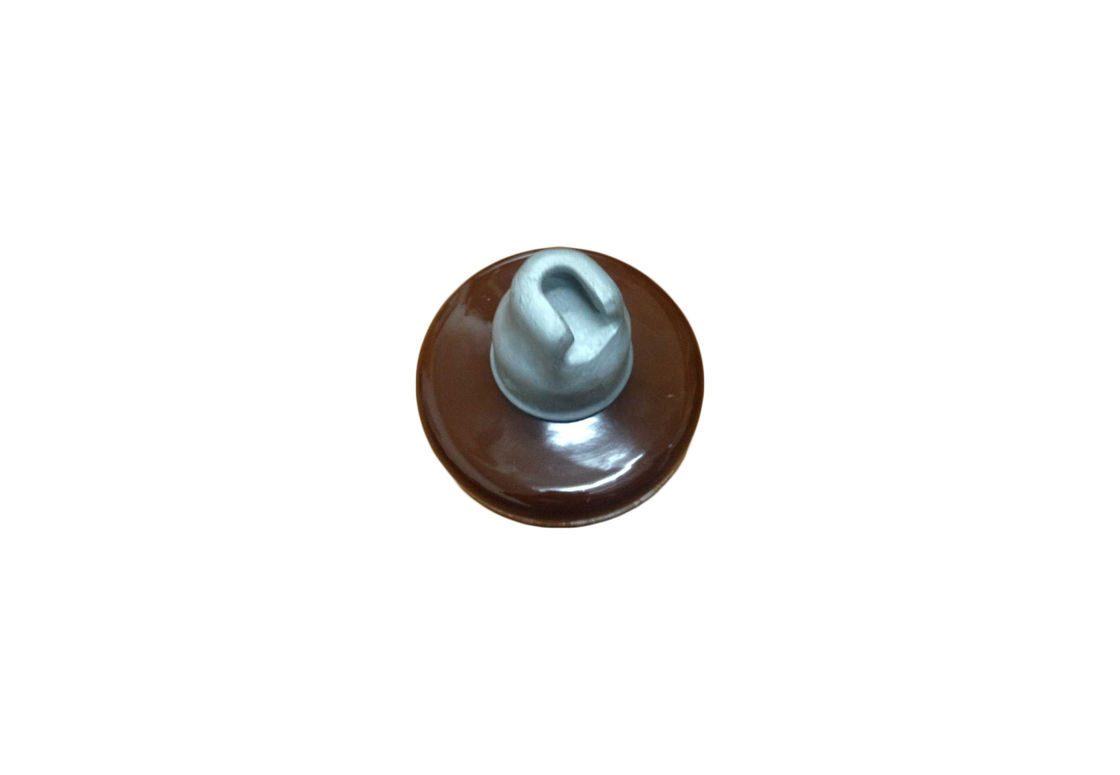

Isolateur de suspension à haute densité de porcelaine de la norme ANSI U160BL du chapeau 160KN

Isolateur de porcelaine de suspension de chapeau et de goupille de la norme ANSI XP3-160/U160BL/brun

Description :

1. le chapeau d'isolateur sont faits à partir de la fonte malléable à haute densité, chaque morceau de chapeaux sont bien examinés avec l'essai magnétique de poudre.
La surface de chapeau d'isolateur sont épaisseur galvanisée à chaud et minimale de zinc sont plus de 85μm. la surface de galvanisation sont lisse et shinning, et sans de n'importe quel défaut.
2. Les pièces d'isolation sont faites de haute porcelaine en aluminium C130. la surface de porcelaine a couvert une couche de lustre dur, brun de couleur, nous peut également fabriquer un tel produit avec la couleur blanche, grise ou selon les caractéristiques du client.
3. le matériel de fermer à clef le dispositif sont acier inoxydable, sa fonction est de garantir la connexion d'isolateur avec le matériel relatif très fermement.
4. le matériel de cimentage sont ciment Portland pour assembler le corps de porcelaine et chapeau relatif. même après des années de l'entretien, le ciment gardent toujours la bonne représentation.

Caractéristiques :

1) Ligne de fuite : moins de 340mm
2) charge échouante électromécanique : 160KN
3) tension de tenue de fréquence de puissance humide : 45KV
4) tension de tenue de tension de choc de foudre : 100KV
5) tension de piqûre de fréquence de puissance : 130KV

Impératifs techniques :

1. Le chapeau en métal de porcelaine, le pied en acier et les surfaces de partie supérieure de porcelaine qui sont en contact avec le ciment seront enduits d'un film de peinture bitumastic mince.
 2. norme : dessin de produit, GB1001-86 (chapeau et impératifs techniques d'isolateur de suspension), GB7253-87
3. l'adhésif de ciment se conforme à JB4307-86


Applications :

Cet isolateur de porcelaine de suspension de chapeau et de goupille est employé pour les lignes aériennes de transmission.
